A caixa intermediária para gerador é um componente utilizado para facilitar a conexão elétrica entre o grupo gerador, os cabos de potência e a instalação que receberá a energia. Ela funciona como um ponto intermediário de conexão, tornando a montagem e a desmontagem do sistema mais prática e organizada.

Esse componente é especialmente útil em instalações temporárias, operações emergenciais, eventos, obras, indústrias e outros locais que utilizam grupos geradores móveis ou precisam realizar conexões e desconexões com frequência.

Para que serve a caixa intermediária para gerador?

A principal função da caixa intermediária é criar um ponto adequado para a interligação dos cabos elétricos do grupo gerador com o sistema que será alimentado.

Dependendo da configuração, a caixa pode utilizar conectores de engate rápido, como Cam-lock, permitindo conectar e desconectar cabos de potência com maior agilidade, desde que todos os procedimentos de segurança sejam respeitados.

Entre suas principais funções estão:

• facilitar a conexão dos cabos do gerador;
• organizar os pontos de interligação elétrica;
• agilizar instalações temporárias;
• facilitar montagem e desmobilização do sistema;
• reduzir intervenções diretas em determinados pontos da instalação;
• proporcionar uma interface adequada entre gerador, cabos e carga.

Como funciona uma caixa intermediária?

A caixa é instalada entre o grupo gerador e o ponto de alimentação da instalação. Os cabos provenientes do gerador são conectados aos terminais ou conectores disponíveis na caixa e, a partir dela, é realizada a continuidade do circuito até a carga.

Em configurações com conectores Cam-lock, cada condutor possui um ponto específico de conexão. Isso facilita operações que exigem montagem e desmontagem frequentes da infraestrutura elétrica.

A configuração deve ser compatível com a tensão, corrente, número de fases, sistema de aterramento e demais características do projeto.

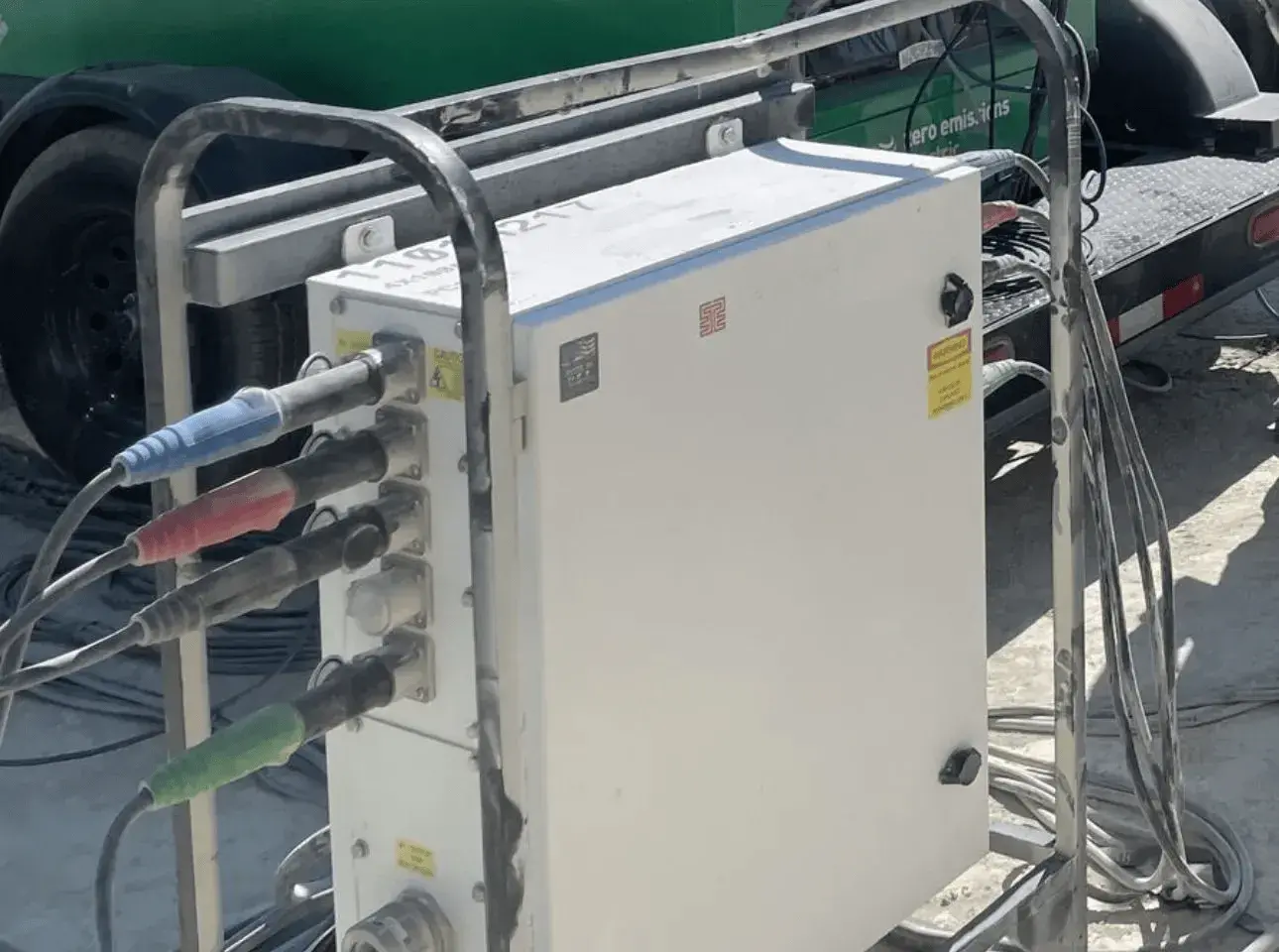

Caixa intermediária com conector Cam-lock

O conector Cam-lock é bastante utilizado em sistemas temporários de energia por permitir conexões de cabos de potência de maneira prática.

Para que a solução seja segura, conectores, cabos e caixa intermediária precisam apresentar características elétricas compatíveis com o sistema. A sequência de conexão e desconexão também deve seguir procedimentos técnicos adequados.

Além disso, o grau de proteção do invólucro deve ser escolhido conforme as condições do ambiente onde a caixa será instalada, especialmente quando houver exposição a poeira, umidade ou intempéries.

Como escolher uma caixa intermediária para gerador?

A especificação depende das características do grupo gerador e da instalação elétrica. Antes da utilização, é importante avaliar:

• potência do grupo gerador;
• tensão de operação;
• corrente nominal;
• quantidade de fases;
• quantidade e bitola dos cabos;
• tipo e capacidade dos conectores;
• sistema de aterramento;
• condições do local de instalação;
• grau de proteção necessário;
• configuração do quadro que receberá a energia.

O correto dimensionamento ajuda a evitar aquecimento excessivo, conexões inadequadas e incompatibilidades entre os componentes.

Segurança na utilização da caixa intermediária

Por trabalhar com circuitos de potência, a caixa intermediária deve ser instalada e operada por profissionais qualificados.

Antes da energização, é importante verificar o estado dos cabos, conectores, terminais, isolação, aterramento e fechamento da caixa. Conexões mal executadas podem provocar aquecimento, arco elétrico, danos aos equipamentos e outros riscos.

Também devem ser respeitados os procedimentos de segurança e os requisitos técnicos aplicáveis à instalação elétrica.
