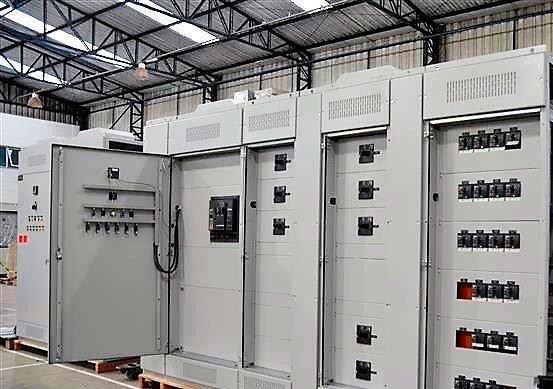

O quadro de distribuição de energia para gerador é um componente utilizado para receber a energia produzida pelo grupo gerador e distribuí-la para diferentes circuitos, equipamentos ou áreas da instalação.

Ele funciona como um ponto central de distribuição elétrica e pode reunir barramentos, disjuntores e outros dispositivos de proteção e conexão. É utilizado tanto em instalações permanentes quanto em sistemas temporários de energia para indústrias, obras, eventos, hospitais, comércios e outras aplicações.

Para que serve o quadro de distribuição de energia?

A principal função do quadro é dividir a alimentação proveniente do grupo gerador entre os circuitos que precisam receber energia.

Em vez de conectar todas as cargas diretamente ao gerador, o quadro permite organizar a distribuição e estabelecer proteções adequadas para os diferentes circuitos.

Entre suas principais funções estão:

• receber a alimentação elétrica do gerador;
• distribuir energia para diferentes circuitos;
• organizar as conexões elétricas;
• permitir o seccionamento de circuitos;
• abrigar dispositivos de proteção;
• facilitar a operação e manutenção da instalação.

Como funciona um quadro de distribuição para gerador?

A energia produzida pelo grupo gerador chega ao quadro por meio dos cabos de alimentação. Internamente, barramentos ou outros elementos de distribuição direcionam essa energia para os circuitos de saída.

Cada saída pode possuir dispositivos de proteção dimensionados de acordo com as características do circuito alimentado.

Dessa forma, uma única fonte de geração pode alimentar diferentes cargas de maneira organizada, desde que a potência total e as características elétricas permaneçam dentro dos limites definidos para o sistema.

Principais componentes do quadro de distribuição

A configuração varia conforme a potência, tensão, quantidade de circuitos e aplicação. Entre os componentes que podem estar presentes estão:

• disjuntores;
• barramentos;
• bornes e terminais;
• cabos internos;
• dispositivos de proteção;
• pontos de entrada e saída;
• instrumentos de medição, quando previstos;
• invólucro adequado ao ambiente de instalação.

Todos os componentes devem possuir especificações compatíveis com a corrente, tensão e capacidade do sistema.

Quadro de distribuição e QTA são a mesma coisa?

Não. O quadro de distribuição tem como principal função distribuir a energia recebida entre diferentes circuitos. Já o Quadro de Transferência Automática (QTA) é utilizado para realizar a transferência da alimentação entre fontes, normalmente entre a rede da concessionária e o grupo gerador.

Dependendo do projeto, os dois equipamentos podem fazer parte do mesmo sistema de energia, desempenhando funções diferentes.

Como dimensionar um quadro de distribuição para gerador?

O dimensionamento deve considerar as características do grupo gerador e das cargas que serão alimentadas.

É importante avaliar:

• potência do grupo gerador;
• tensão de operação;
• corrente nominal;
• quantidade de fases;
• número de circuitos de saída;
• potência e características das cargas;
• capacidade dos disjuntores;
• seção dos cabos e barramentos;
• condições do ambiente de instalação;
• dispositivos de proteção necessários.

O quadro deve ser especificado por profissional qualificado de acordo com o projeto e os requisitos técnicos aplicáveis.

Segurança no quadro de distribuição de energia

Como o quadro concentra circuitos elétricos de potência, sua montagem e utilização exigem atenção à proteção contra sobrecorrentes, contatos acidentais, aquecimento e outras condições de risco.

Antes da energização, devem ser verificadas conexões, cabos, barramentos, disjuntores, aterramento e demais componentes.

Também é importante manter o quadro fechado e protegido durante a operação, especialmente em instalações temporárias ou locais com circulação de pessoas.
